Guía de instalación de Pebble

Antes de usar esta guía de campo

Confirmar que el portal está listo

Guía de configuración del portal

Requerido antes de que el instalador comience

El perfil de monitoreo existe en el portal.
El número de serie del perfil de monitoreo está visible.
El Código de enlace está visible y disponible para el instalador.
Se ha seleccionado la zona horaria física del sitio.
El Tanque principal está enlazado o listo para enlazarse.
El Tipo de sensor del Tanque principal está seleccionado correctamente.

Elementos opcionales que deben completarse primero si se usan

La configuración del Tanque de reserva está completa si la instalación usa un tanque de reserva.
Los Objetos de tanque / Mediciones adicionales se configuran si la forma del tanque los requiere.
El ingreso manual de nivel se desactiva si se está usando un tanque de reserva.
Para modelos Pebble RS485, se conocen las direcciones de los sensores y el plan de cableado.

Importante: El perfil de monitoreo es el registro del portal. El Monitor Pebble es el hardware físico. El código de vinculación conecta la unidad física con el registro del portal.

Flujo de trabajo de campo

Secuencia de instalación recomendada

1
Confirme que el portal esté listo.
No inicie la configuración física sin el Código de enlace y la configuración del tanque.
2
Planifique la instalación física.
Elija ubicaciones de sensor, controlador, cable, caja de conexión, antena y alimentación antes de perforar agujeros finales.
3
Alimente temporalmente y pruebe la ubicación.
Conecte lo suficiente para probar la señal Wi‑Fi y la dirección del sensor antes del montaje final.
4
Abrir el modo de configuración de Pebble.
Presione y suelte el botón de menú, conéctese a Pebble-xxxxxx y abra 192.168.4.1.
5
Conéctese al Wi-Fi del sitio y use el Medidor Wi-Fi.
Confirme que la ubicación de montaje planificada tenga señal confiable antes de apretar todo.
6
Enlace el dispositivo y complete la configuración del sensor.
Ingrese el Código de enlace, elija la configuración del sensor, pruebe las lecturas y guarde los ajustes.
7
Confirme que el portal reciba la lectura esperada.
Revise el valor de nivel, la hora, el tipo de sensor y la relación del tanque antes de salir del sitio.
8
Finalizar configuración.
Cierre el Wi-Fi temporal de configuración y devuelva el dispositivo al modo normal de funcionamiento.

Instalación del hardware

Elegir modelo y confirmar el paquete

Los pasos de hardware cambian según si se trata de eco1, eco2 o Pebble RS485.

Pebble eco1
Principal + reserva con ultrasónico directo

Sensor ultrasónico
Conexión directa del sensor

Confirmar incluido

Controlador Pebble
Par ultrasónico directo

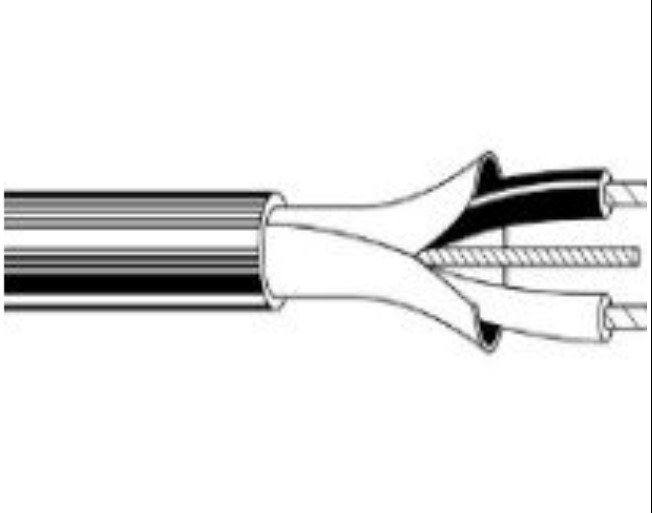

Cables de sensor / extensiones si se suministran
Fuente de alimentación o kit solar
Interruptor de tapa de tanque si está incluido

Coincidencia con el portal

El Tanque principal debe configurarse como si tuviera una reserva. El Tanque principal es el Sensor A / lectura 1. El Tanque de reserva es el Sensor B / lectura 2.

Opción de sensor RS485

Pebble Eco 2

2 tanques en total 1 principal + 1 reserva Sensor Eco 2 + Plus

Eco 2 usa la familia de sensores Eco 2 + Plus; Plus conserva la capacidad expandible

Pebble Eco 2
Monitoreo RS485 de principal + reserva

Selecciona el tipo de sensor RS485

Sensor

Sensor ultrasónico

Ultrasónico • Versión RS485

Use la versión RS485. Cablee como parte de un bus RS485 en cadena y termine solo en el dispositivo final.

Ver especificaciones RS485

Confirmar incluido / conocido

Controlador Pebble RS485
Sensor o sensores RS485
Cable troncal RS485
Cajas de conexión resistentes a la intemperie
Plan de terminación
Direcciones RS485 únicas

Coincidencia con el portal

Eco 2 es ideal para un tanque principal + un tanque de reserva usando sensores RS485. Pebble Plus es ideal cuando el sitio necesita hasta 3 tanques principales + 3 tanques de reserva.

Opción de sensor RS485

Pebble Plus

Hasta 6 tanques 3 principales + 3 de reserva Opción de sensor RS485

Eco 2 es ideal para un tanque principal + un tanque de reserva usando sensores RS485. Pebble Plus es ideal cuando el sitio necesita hasta 3 tanques principales + 3 tanques de reserva.

Pebble RS485
Bus RS485 / instalación de sensores Eco 2 y Plus

Selecciona el tipo de sensor RS485

Sensor

Sensor ultrasónico

Ultrasónico • Versión RS485

Use la versión RS485. Cablee como parte de un bus RS485 en cadena y termine solo en el dispositivo final.

Ver especificaciones RS485

Confirmar incluido / conocido

Controlador Pebble RS485
Sensor o sensores RS485
Cable troncal RS485
Cajas de conexión resistentes a la intemperie
Plan de terminación
Direcciones RS485 únicas

Coincidencia con el portal

El tipo de sensor del portal y el tipo de sensor físico deben coincidir. Si se usa un sensor sumergible, el tanque del portal debe configurarse como Sumergible.

Regla de hardware: Planifique la ruta del cable, la ubicación del controlador y la ubicación de Wi‑Fi/antena antes de perforar los agujeros finales.

Trabajo físico

Pasos de instalación del hardware

Use estos acordeones como lista de verificación física de campo. Abra solo las secciones que apliquen a la instalación.

1. Planificar la ubicación del controlador Requerido

Elija una ubicación para el controlador antes del montaje final. La ubicación debe equilibrar la longitud del cable del sensor, acceso para servicio, alimentación y comunicación confiable.

Lo suficientemente cerca del tanque para un enrutamiento limpio del cable.
Accesible para servicio después de la instalación.
Protegido de rociado directo, inundación y daño físico.
No montado directamente contra un tanque o pared metálica cuando sea posible.
Alejado de bombas, cableado denso, grandes superficies metálicas y grandes masas de agua cuando sea posible.

Use el Medidor Wi‑Fi antes del montaje final: Alimente temporalmente la unidad, conéctela al Wi‑Fi del sitio y revise el Medidor Wi‑Fi. Objetivo: -75 dBm o mejor cuando sea posible. Menos de -80 dBm debe tratarse como no confiable.

2. Ubicación de la antena Requerido

Antena externa opcional

Úsela cuando la ubicación del gabinete dé señal débil o esté cerca de metal, masa de agua, cuartos de bombas o paredes gruesas.
Monte la antena en la ubicación práctica más despejada.
Manténgala vertical y alejada del metal cuando sea posible.
Mantenga corto el coaxial, evite curvas cerradas y selle las penetraciones contra la intemperie.
Use el Medidor Wi‑Fi para comparar ubicaciones antes del ajuste final.

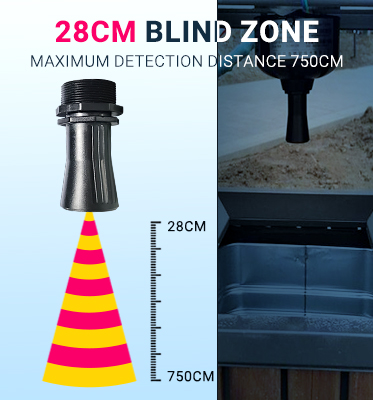

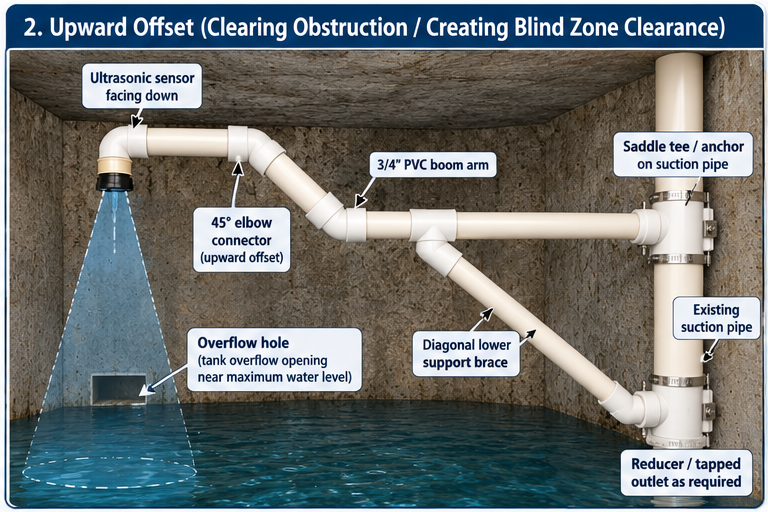

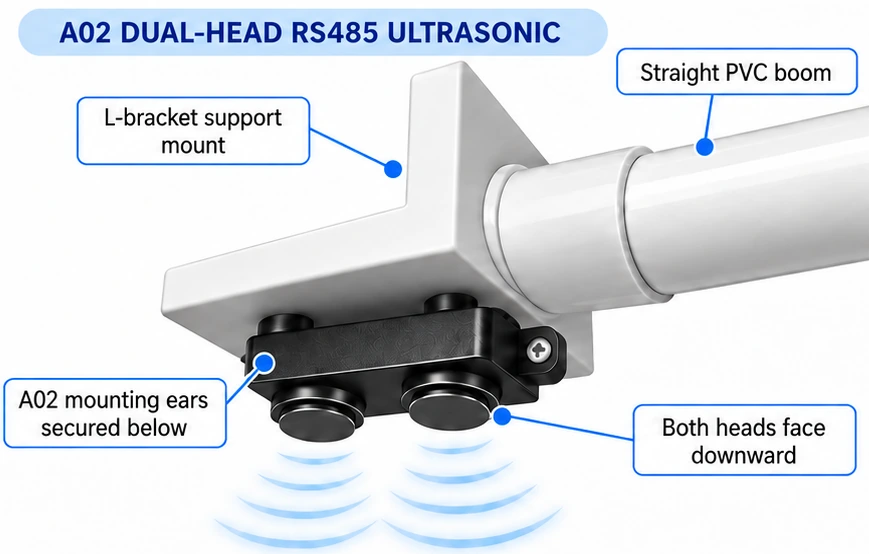

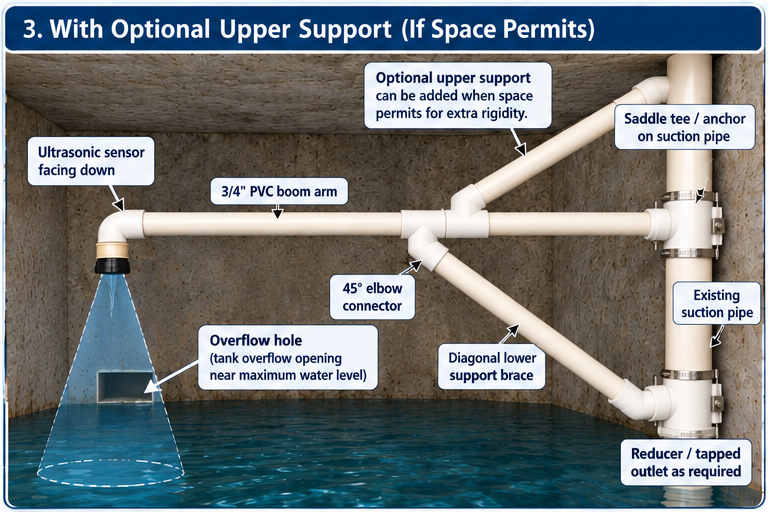

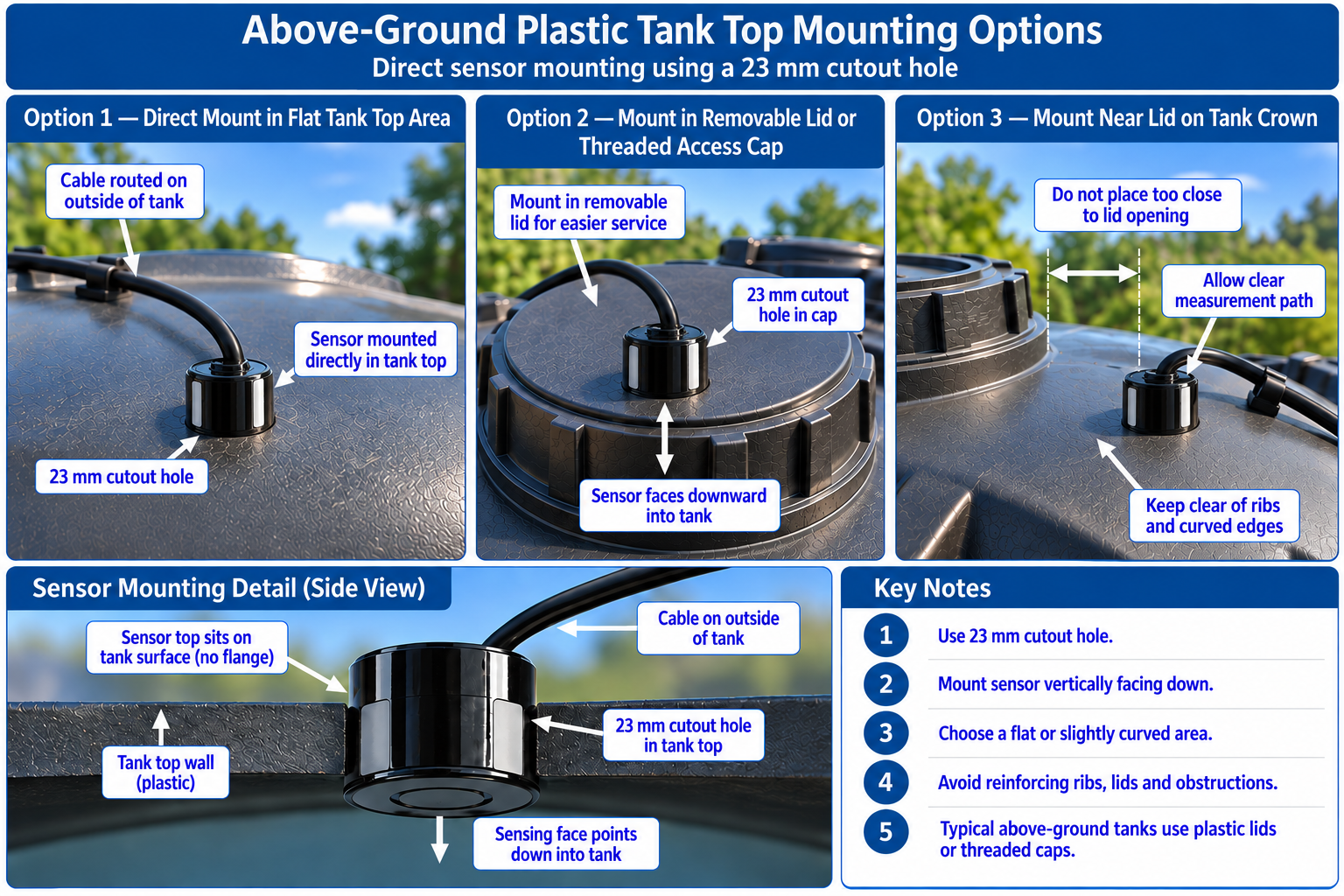

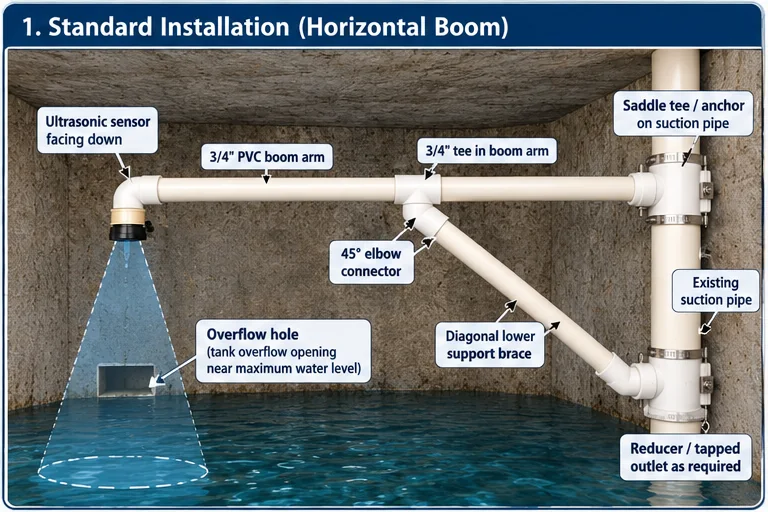

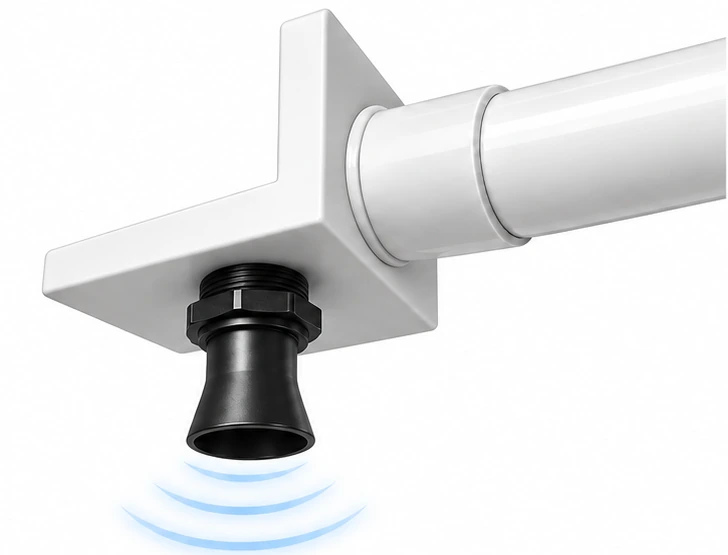

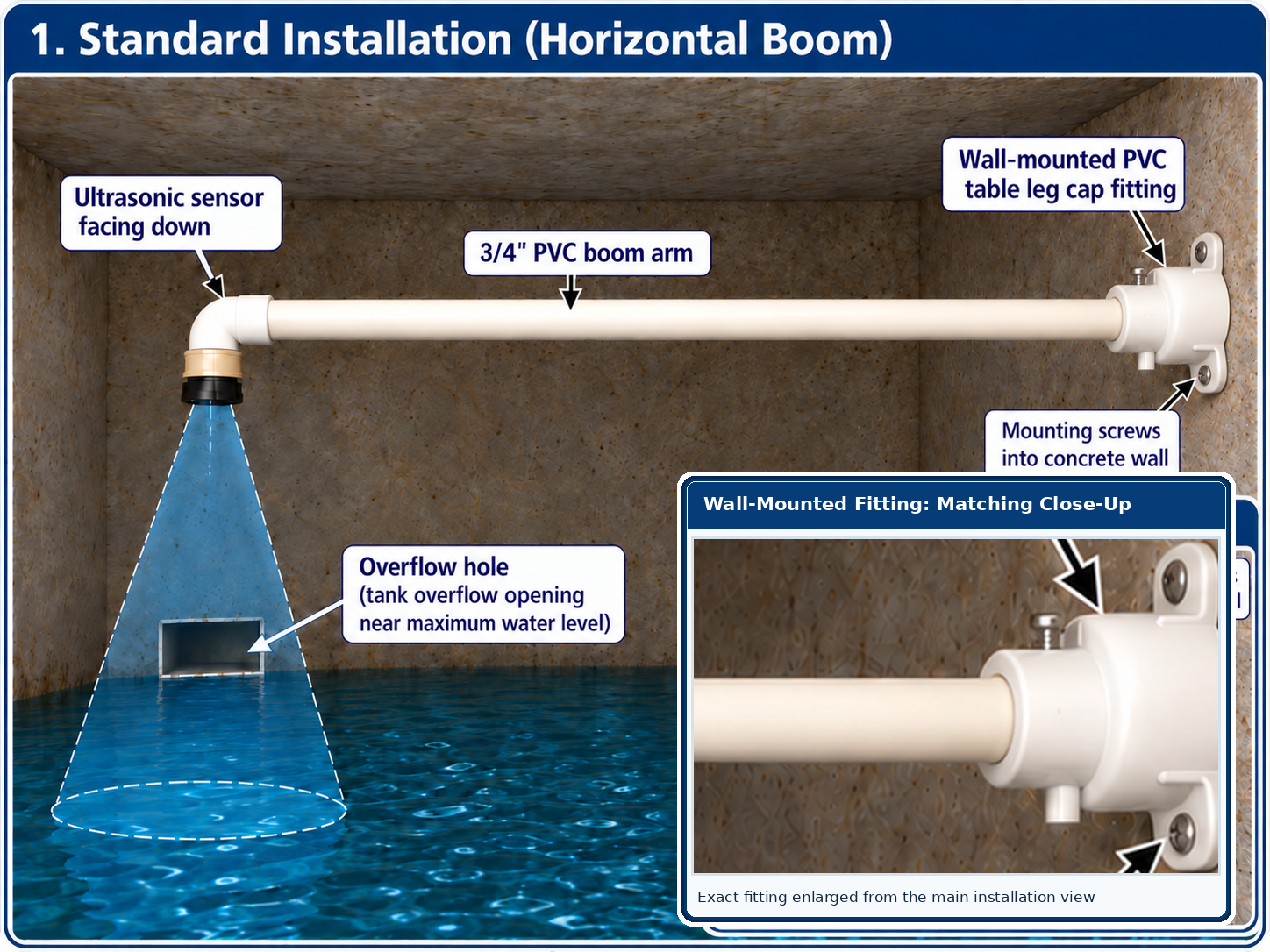

3. Montar sensor ultrasónico Si se usa

Monte el sensor sobre el agua y apúntelo directamente hacia abajo.
Evite paredes del tanque, escaleras, tuberías, flujo de entrada, espuma, turbulencia y obstrucciones internas.
Mantenga despejada la cara del sensor.
Registre la altura del sensor y confirme que coincida con la configuración del tanque en el portal.
Proteja contra la intemperie la conexión de la tapa del tanque y proporcione alivio de tensión.

Nota de eco2: El sensor principal se conecta como Sensor A / lectura 1. El sensor de reserva se conecta como Sensor B / lectura 2.

Sensor ultrasónico

Caja de conexión / alivio de tensión

4. Montar sensor sumergible Opcional

Baje el sensor al agua de modo que el extremo sensor quede cerca del punto de referencia inferior.
Mantenga el sensor alejado de lodo pesado, arena o residuos cuando sea posible.
Asegure el cable para que el sensor no pueda balancearse contra una pared, bomba, escalera o entrada.
No enrolle el exceso de cable apretadamente en el área húmeda. Asegure el cable sobrante en un lugar seco y accesible para servicio.

Coincidencia con el portal: Al usar un sensor sumergible, el Tipo de sensor del tanque en el portal debe ser Sumergible. El Nivel máximo de rebose se trata como el nivel lleno/utilizable y la Altura del sensor se maneja en consecuencia.

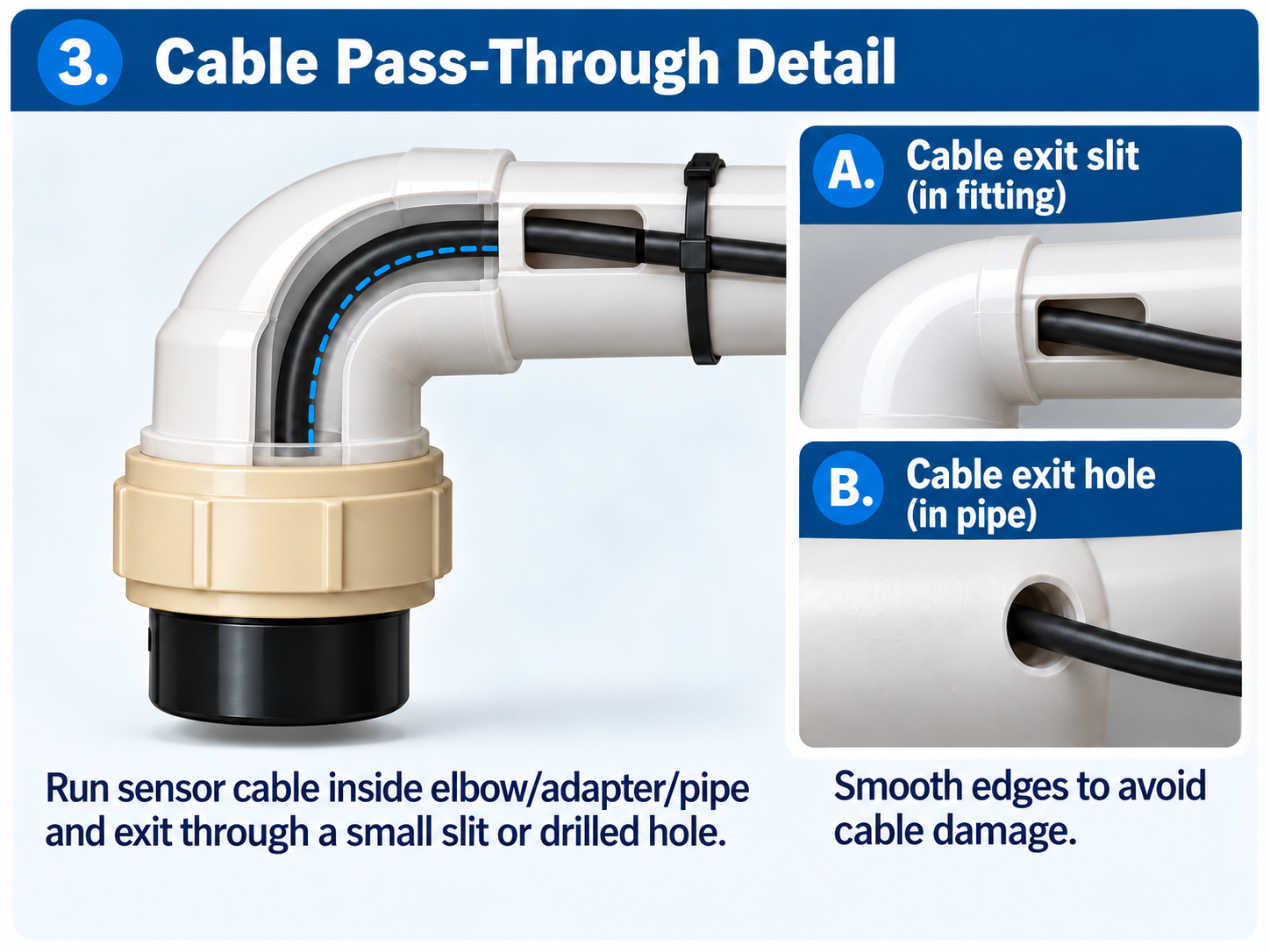

5. Enrutamiento de cable, caja de conexión y alivio de tensión Requerido

Ruta del cable

El cable sale del área del tanque.
El cable entra en una caja de conexión o carcasa resistente a la intemperie.

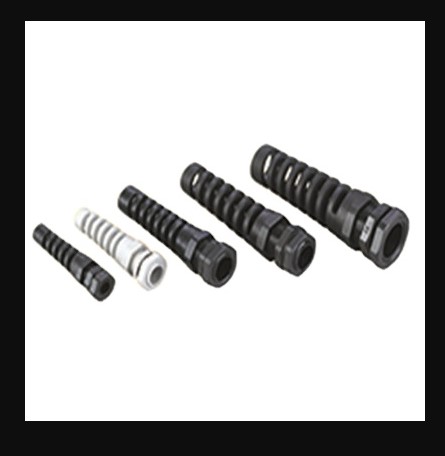

Use alivio de tensión en la entrada de la caja de conexión.
Enrute el cable hacia el controlador Pebble.
Use alivio de tensión en la entrada del gabinete del controlador.

Reglas

No permita que el cable cuelgue de soldaduras o conectores.
Use alivio de tensión en cada entrada de gabinete.
Mantenga las uniones dentro de la caja de conexión.
Use bucles de goteo donde esté expuesto a la intemperie.
Evite curvas cerradas, partes móviles del tanque y puntos de pellizco.

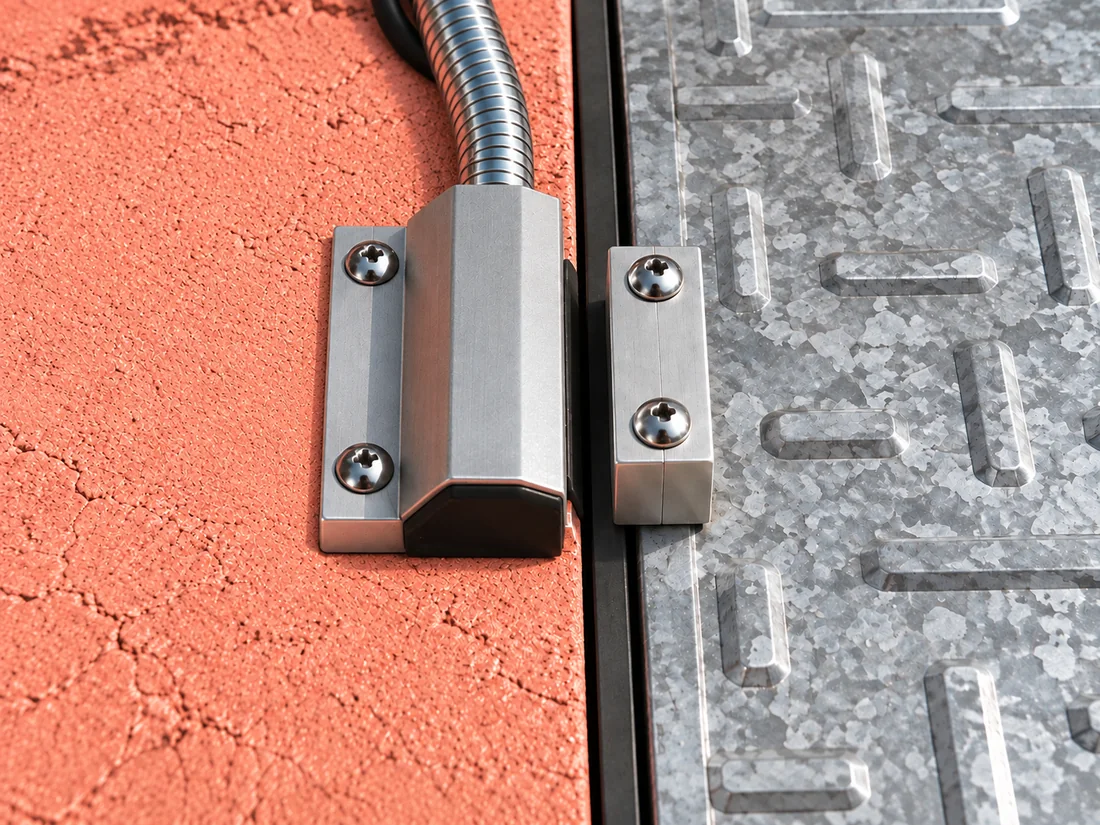

6. Instalación del interruptor de tapa de tanque Opcional

Comportamiento recomendado: Tapa de tanque cerrada = circuito del interruptor cerrado / continuidad presente. Tapa de tanque abierta = circuito del interruptor abierto / sin continuidad.

Antes de conectar

Pruebe el interruptor con un medidor.
Con el imán en la posición de tanque cerrado, confirme continuidad.
Aleje el imán y confirme circuito abierto.
Monte firmemente para que la vibración o el movimiento de la tapa no generen lecturas falsas.

Después de conectar

Habilite el interruptor de tapa de tanque en Configuración del sensor para la lectura correcta.
Cierre la tapa del tanque y confirme que Pebble muestre Cerrado.
Abra la tapa del tanque y confirme que Pebble muestre Abierto.
En Pebble RS485, corrige la polaridad del interruptor o la configuración de inversión si el significado está invertido.

Evite esto: No instale intencionalmente la condición de tanque cerrado como circuito abierto. Un cable roto podría verse igual que un tanque normalmente cerrado.

7. Instalación del bus RS485 Modelo RS485

Use una línea en cadena real.
No use cableado en estrella.
Use un par trenzado para RS485 A/B.
Termine solo en el dispositivo final del bus.
Cada dispositivo RS485 debe tener una dirección única.

Abrir guía de cableado RS485

Conexión IP68

Conexiones de cableado del bus

8. Método de alimentación y lista previa al encendido Requerido

Adaptador de 12V CC

Ejemplo solar

Antes del encendido

Polaridad correcta.
Sin cableado expuesto.
Prensaestopas ajustados.
Cajas de conexión cerradas.
Sensor conectado.
RS485 A/B revisado si es Plus.

Después de instalar el hardware, continúe en la pestaña Configuración del dispositivo para conectar Wi‑Fi, enlazar la unidad, probar lecturas, configurar reportes y finalizar la configuración.

9. Compatibilidad y dimensionamiento de la energía solar Opcional

Preparado para energía solar: Pebble puede alimentarse mediante un sistema de batería solar de 12 V correctamente dimensionado y con salida continua de corriente continua. El tamaño necesario del panel y de la batería depende del modelo Pebble, los sensores conectados, la luz solar disponible y los días de respaldo deseados.

No seleccione un sistema solar únicamente por la potencia del panel. El sistema debe incluir suficiente capacidad de batería y proporcionar energía continua durante la noche y en períodos nublados. Es posible que los pequeños cargadores solares diseñados únicamente para recargar una cámara o un teléfono no sean adecuados.

Especificación de compatibilidad

Requisitos mínimos del sistema solar

Requisitos eléctricos

Salida nominal de 12 V CC adecuada para la entrada de alimentación de Pebble.
Salida continua las 24 horas del día, incluido el funcionamiento nocturno.
La salida no debe apagarse automáticamente cuando la carga conectada sea baja.
Reinicio automático después de un apagado por batería baja y posterior recarga solar.
Protección contra cortocircuitos, sobrecorriente, sobrecarga y baja tensión.
Salida continua de al menos 1 A para Eco 1 o Eco 2; se prefieren 2 A para Plus.

Requisitos de la batería y del uso exterior

Se prefiere una batería LiFePO4 por su vida útil de ciclos y su uso en sistemas solares exteriores.
La capacidad de la batería debe indicarse en Ah o Wh a la tensión de la batería.
Utilice una caja resistente a la intemperie y cables y conectores aptos para exteriores.
Se recomienda como mínimo IP65; se prefiere IP66 o superior.
En climas fríos, confirme que la carga de la batería esté protegida por debajo de la temperatura de carga permitida.
La batería, el controlador y el panel deben ser adecuados para un servicio continuo sin supervisión.

Orientación inicial

Seleccione un tamaño inicial según el modelo Pebble

Estos valores son puntos de partida conservadores para sistemas con buena exposición solar. Es posible que se requieran baterías o paneles mayores en lugares con sombra, períodos nublados prolongados, climas fríos o acceso de servicio difícil.

Instalación de Pebble	Punto de partida mínimo	Preferido para mayor reserva
Eco 1 Hasta dos sensores ultrasónicos JSN de conexión directa	Panel de 20 W con batería de 10 Ah	Panel de 20–30 W con batería de 20 Ah
Eco 2 Hasta dos sensores RS485, incluidas combinaciones compatibles de A01, A02, sensores sumergibles, interfaces analógicas o entradas de tapa del tanque	Panel de 30–40 W con batería de 15–20 Ah	Panel de 40–60 W con batería de 20–30 Ah
Pebble Plus — de 3 a 4 dispositivos Combinación de dispositivos de monitoreo RS485 compatibles	Panel de 50 W con batería de 20 Ah	Panel de 60 W con batería de 30 Ah
Pebble Plus — de 5 a 6 dispositivos Configuración máxima de monitoreo, incluido hasta un módulo de tapa del tanque utilizado solo como entrada	Panel de 60 W con batería de 30 Ah	Panel de 80 W con batería de 40 Ah

Pleno sol

Utilice el tamaño inicial específico del modelo cuando el panel reciba luz solar sin obstrucciones durante la mayor parte del día.

Sol parcial

Utilice el tamaño preferido o aumente un tamaño cuando árboles, paredes, techos o sombras estacionales reduzcan la exposición del panel.

Sol insuficiente o incierto

Obtenga una evaluación solar específica del lugar o utilice alimentación eléctrica de red. Un panel más grande no siempre puede compensar una sombra intensa o continua.

Objetivo de respaldo recomendado: Seleccione suficiente capacidad de batería para al menos cinco días sin luz solar útil. Considere siete días o más donde se esperen nubosidad prolongada, sombra estacional, tormentas o acceso de servicio difícil.

Antes de abandonar el lugar: Confirme que la batería se esté cargando, que Pebble permanezca alimentado cuando el panel esté cubierto o desconectado, que la polaridad sea correcta, que la caída de tensión del cable sea aceptable y que el controlador solar restablezca automáticamente la salida después de una condición de batería baja.

Uso de un sistema solar comercial para cámara o cámara de campo

Puede utilizarse un sistema integrado de panel solar y batería para cámaras cuando cumpla todos los requisitos de compatibilidad de Pebble. Antes de la instalación, confirme la capacidad real de la batería, la salida continua de 12 V, el comportamiento con carga baja, la recuperación automática, la clasificación para exteriores, la garantía y la disponibilidad de repuestos.

No utilice: Una batería USB o un cargador solar que se apague automáticamente, proporcione energía únicamente mientras haya luz solar, no publique la capacidad de la batería o no pueda alimentar la carga durante la carga.

La orientación sobre el dimensionamiento solar se basa en configuraciones típicas de monitoreo. Las condiciones del lugar, la frecuencia de los informes, la selección de sensores, la longitud del cable, la temperatura y el estado de la batería pueden cambiar el tamaño necesario del sistema.

Configuración local

Flujo de configuración del dispositivo

Estos son los pasos de configuración en sitio después de planificar el hardware o montarlo lo suficiente para pruebas.

Detalles rápidos de configuración

Red de configuración: Pebble-xxxxxx
Contraseña de configuración: setup1234
Dirección de configuración: http://192.168.4.1

Advertencia normal del teléfono: Su teléfono puede indicar que el Wi-Fi de configuración de Pebble no tiene Internet. Eso es normal. Manténgase conectado hasta completar el paso de configuración.

Qué verá en pantalla

Inicio de sesión / Inicio

Comience aquí después de conectarse al Wi‑Fi temporal de configuración de Pebble.

Enlazar dispositivo

Ingrese el Código de enlace del portal para vincular la unidad física.

Configuración de conexión

Configure Wi‑Fi, móvil/APN cuando aplique y el horario de actualización.

Configuración del sensor

Elija el tipo de sensor, pruebe las lecturas y guarde los ajustes del sensor.

1. Abrir el modo de configuración y conectarse a PebbleRequerido

1
Presione y suelte el botón de menú de Pebble.
No mantenga presionado el botón. Esto abre el Wi-Fi temporal de configuración.
2
Conecte su teléfono o laptop a Pebble-xxxxxx.
Use la contraseña de configuración mostrada arriba.
3
Abra http://192.168.4.1.
Si la página no se abre automáticamente, escriba la dirección en el navegador.
4
Inicie sesión en la página local de configuración.
Use el código de acceso de configuración. setup1234

2. Conectarse al Wi‑Fi del sitio y usar el Medidor Wi‑FiRequerido

Abrir Configuración de conexión.
Seleccione la red Wi-Fi del sitio.
Ingrese la contraseña Wi-Fi del sitio y guarde.
Después de que Pebble se una a la red del sitio, abra Diagnóstico Wi-Fi / Medidor Wi-Fi.
Mueva el controlador o la antena hasta que la señal sea aceptable antes del montaje final.

Guía RSSI

-50 a -60 dBm: Excelente
-60 a -70 dBm: Buena
-70 a -75 dBm: Aceptable
-75 a -80 dBm: Débil; mejore si es posible
Menos de -80 dBm: No confiable

Pebble puede mantener abierto su Wi‑Fi de configuración para el instalador mientras también se conecta al Wi‑Fi del sitio en segundo plano. Finalizar configuración cierra el Wi‑Fi temporal de configuración.

3. Enlazar dispositivo o Enlazar todos los espaciosRequerido

Enlazar dispositivo

Use Vincular dispositivo cuando vincule una ranura física del Monitor Pebble a un perfil de monitoreo. Ingrese el código de vinculación del portal.

Enlazar todos los espacios

Usa Enlazar todos los espacios en Pebble RS485 cuando una unidad física se vincula a hasta tres perfiles de monitoreo. Cada espacio usa su propio Código de enlace desde el portal.

Importante: Si Enlazar todos los espacios indica que se requiere Internet, vuelva a Configuración de conexión y conecte Pebble primero al Wi‑Fi del sitio.

4. Configuración del sensor y herramientas de servicioRequerido

Elija la configuración rápida correspondiente si aplica.
Confirme el tipo de sensor para cada lectura.
Confirme que la configuración física del sensor coincida con el Tipo de sensor del tanque en el portal.
Para sensores ultrasónicos, confirme que el sensor esté montado sobre el agua y apuntando directamente hacia abajo.
Para sensores sumergibles, confirme que se seleccionó y cableó correctamente la versión eléctrica/RS485 correcta.
Si se usa un interruptor de tapa de tanque, confirme los estados cerrado y abierto.

Herramientas de servicio RS485

Use herramientas de servicio RS485 solo cuando un dispositivo RS485 necesite recuperación de dirección, corrección de velocidad del bus, corrección de compensación cero, diagnósticos o servicio de caja de interruptores.

Abrir guía RS485

5. Probar lecturas y guardar ajustesRequerido

Use el botón de prueba para confirmar que aparece una lectura en vivo.
Si usa eco2, pruebe las lecturas Principal y de Reserva.
Si se usa un interruptor de tapa de tanque, pruebe los estados cerrado y abierto.
Si asigna direcciones en un bus RS485, conecte solo un sensor a la vez durante ese paso.
Para instalaciones analógicas, confirme el valor eléctrico en vivo y los puntos de calibración.
Guarde los ajustes después de confirmar todas las lecturas y acciones de servicio.

6. Configurar reportes / ajustes de actualizaciónRequerido

Enviar una actualización cuando el nivel cambie por: Reporte opcional basado en cambios de nivel además del horario normal.
Última hora de registro del día: El valor predeterminado es 2350 horas salvo que se cambie.
Enviar actualizaciones cada horas: Elija con qué frecuencia el dispositivo debe enviar actualizaciones.

Antes de salir del sitio de trabajo, confirme que el sitio web se haya actualizado con el valor y la marca de tiempo esperados.

7. Revisiones finales y Finalizar configuraciónRequerido

Revisiones finales

El Medidor Wi-Fi debe ser preferiblemente -75 dBm o mejor.
El perfil de monitoreo está vinculado al tanque principal correcto.
La zona horaria es correcta.
El tipo de sensor del portal coincide con la configuración física.
La lectura aparece en el portal con la marca de tiempo esperada.
Todos los ajustes están guardados.

Finalizar configuración

Finalizar configuración cierra el Wi-Fi temporal de configuración de Pebble y devuelve el dispositivo al modo normal de funcionamiento. Úselo solo después de completar Wi-Fi, enlace, configuración del sensor y revisiones finales.

Finalizar configuración no genera Códigos de enlace, no reclama espacios, no borra credenciales Wi-Fi, no libera hardware ni borra el enlace con la nube.

Solución de problemas

Revisiones rápidas antes de una solución de problemas más profunda

Wi‑Fi / nube

Confirme el nombre y la contraseña del Wi-Fi del sitio.
Confirme que el RSSI sea preferiblemente -75 dBm o mejor.
Confirme que Internet/DNS/HTTPS esté disponible.

Código de enlace

Confirme que el código esté vigente y corresponda al perfil de monitoreo correcto.
Regenerar el código si venció.
Para Plus, confirme el espacio previsto.

Sensor

Revise la alimentación y el cableado del sensor.
Revise el tipo de sensor en el portal y en la configuración del dispositivo.
Para RS485, revise dirección, polaridad A/B, velocidad del bus y terminación.

Pantalla del dispositivo / estado LED

Use juntos el mensaje de pantalla y el patrón LED para decidir la siguiente acción.

Estado normal listo: READY en la línea 1 y Standby en la línea 2. Durante la configuración, puede ver SETUP / 192.168.4.1 o SETUP / WiFi cfg según el paso.

Pantalla	Línea 2	Patrón LED	Significado	Acción del instalador
SETUP	192.168.4.1	Parpadeo lento	El dispositivo está en modo AP de configuración.	Conéctese al Wi-Fi de configuración y abra la página de configuración.
SETUP	WiFi cfg	Parpadeo lento	El dispositivo está en modo de configuración Wi‑Fi.	Finalice la configuración Wi-Fi y guarde los datos de la red del sitio.
WIFI	Connecting	Parpadeo medio	Conectando a Wi-Fi.	Espere. Si no se conecta, revise los datos Wi-Fi y la intensidad de la señal.
WIFI ERR	Check WiFi	Parpadeo lento	La conexión Wi-Fi falló.	Vuelva a ingresar los datos Wi-Fi e inténtelo de nuevo.
UNBOUND	Claim dev	Parpadeo lento	El dispositivo no está enlazado.	Abra Enlazar dispositivo e ingrese el Código de enlace del portal.
CLAIM	Claiming	Parpadeo medio	Solicitud de enlace en curso.	Espere a que finalice.
CLAIMOK	Bound	Encendido fijo	El enlace del dispositivo se completó correctamente.	Continúe la configuración o enlace otro espacio Plus si es necesario.
CODEERR	Regen web	Doble parpadeo	El Código de enlace venció o no es válido.	Genere un nuevo Código de enlace en el portal.
CLAIMER	Try again	Doble parpadeo	El enlace falló.	Vuelva a intentar y confirme el Código de enlace y el espacio seleccionado.
CLOUD	Retry	Doble parpadeo + pausa	No se pudo alcanzar el servicio en la nube.	Revise acceso a Internet, DNS y firewall / acceso HTTPS.
API ERR	Retry	Triple parpadeo + pausa	El servidor devolvió una respuesta no exitosa.	Intente de nuevo primero y luego revise los registros del backend si es necesario.
BADRESP	Retry	Triple parpadeo + pausa	Respuesta inesperada del servidor.	Intente de nuevo y luego verifique el firmware y el formato de respuesta del backend.
RESOLVE	Retry	Doble parpadeo + pausa	Falló el paso de resolución después de la conexión de red.	Intente de nuevo después de confirmar la conectividad Wi-Fi y con la nube.
SENSERR	Check sens	Parpadeo rápido	Problema de sensor detectado.	Revise el cableado, el tipo de sensor, los ajustes de dirección y la alimentación.
TIMEOUT	Retry	Parpadeo rápido	El sensor no respondió a tiempo.	Inspeccione el cableado y el cableado de comunicación.
READY	Standby	Encendido fijo	Estado normal listo.	No se requiere acción.

Mover o volver a vincular un Monitor Pebble físico

En el portal, abra el perfil de monitoreo anterior y elija Liberar esta ranura o Liberar todo el Monitor Pebble.
En el Monitor Pebble físico, abra Borrar vínculo en la nube.
Genere nuevos códigos de vinculación para el nuevo perfil de monitoreo o los dispositivos.
Use Vincular dispositivo o Vincular todas las ranuras para volver a enlazar el Monitor Pebble físico.

Guía de patrones LED

Parpadeo lento = intervalo de aproximadamente 0.8 segundos
Parpadeo medio = intervalo de aproximadamente 0.35 segundos
Parpadeo rápido = intervalo de aproximadamente 0.12 segundos
Encendido fijo = estado normal listo
Doble parpadeo = par de destellos agrupados
Triple parpadeo + pausa = tres destellos agrupados seguidos de una pausa

Nota sobre mover el hardware: Use Liberar esta ranura para mover un tanque, reemplazar un canal o liberar una ranura de Pebble Plus. Use Liberar todo el Monitor Pebble solo al reemplazar, mover o retirar toda la placa física del Monitor Pebble.

Referencias

Guía de configuración del portal Guía de cableado RS485
