Guide d’installation
Pebble Plus • Bus RS-485
Guide de câblage et d’installation RS-485
Cette page explique la norme RS-485, l’appariement de câbles recommandé, la topologie du bus, la terminaison et les bonnes pratiques de jonction étanche pour les câblages de capteurs Pebble Plus.
Règles rapides RS-485
Si vous ne lisez qu’une seule section, lisez celle-ci.
Chaînage en série uniquement (pas d’étoile)
Faites passer une seule ligne principale depuis le contrôleur à travers chaque jonction/capteur dans l’ordre. Évitez les dérivations en étoile et les longues branches.
Torsadez A/B en paire
Utilisez du Cat5/Cat6 ou une paire torsadée pour RS-485 A et B. Gardez A/B ensemble pour réduire le bruit.
Terminer aux extrémités
Pebble Plus inclut une terminaison RS485 côté contrôleur en matériel standard. Considérez le Pebble Plus comme une terminaison d’extrémité et ajoutez une seule résistance de 120 Ω entre A↔B au nœud final uniquement.
Gardez les dérivations courtes
Si vous faites une dérivation depuis le tronc vers un capteur, gardez cette branche courte (idéalement moins de 30 cm / 12 po).
Séparer de la haute tension
Gardez le RS-485 à l’écart du secteur CA, des pompes, des moteurs et des longs trajets parallèles de câbles d’alimentation lorsque possible.
Relier le blindage/drain à une seule extrémité
Si vous utilisez un câble blindé, ne laissez pas le fil de drain flottant. Raccordez-le à la terre côté contrôleur (point unique).
Norme de câblage terrain
Voici les règles d’installation qui évitent la plupart des défauts de communication intermittents.
Utilisez des embouts sur les fils multibrins
Évitez, lorsque c’est possible, de serrer directement des conducteurs multibrins nus sous des bornes à vis. Utilisez des embouts ou des terminaisons serties appropriées pour améliorer la fiabilité du contact et réduire les défauts intermittents.
Prévoir un serre-câble
Chaque boîtier et chaque jonction doivent empêcher le mouvement du câble de tirer sur la connexion de la borne. Un fil qui semble bien serré peut tout de même devenir intermittent sous l’effet des vibrations ou des manipulations.
Conserver une référence commune
Lorsque les capteurs sont alimentés sur le même parcours, maintenez la masse / référence commune continue de bout en bout. Ne vous fiez pas uniquement à RS-485 A/B si l’installation partage également l’alimentation.
Étiquetez les deux extrémités avant la mise sous tension
Marquez A, B, + et GND aux deux extrémités avant de connecter l’alimentation. De nombreux problèmes sur le terrain proviennent d’inversions de polarité ou d’un étiquetage incohérent entre les dispositifs.
Conservez une seule norme de polarité
Choisissez une convention de polarité A/B et conservez-la de manière cohérente sur chaque Pebble, jonction, capteur et schéma. Ne « l’inversez » jamais selon le nœud.
Vérifier la tension à l’extrémité distante sous charge
Un capteur peut sembler correctement câblé et échouer tout de même si l’alimentation à l’extrémité distante chute sous charge. Mesurez la tension au nœud distant pendant que le système est alimenté.

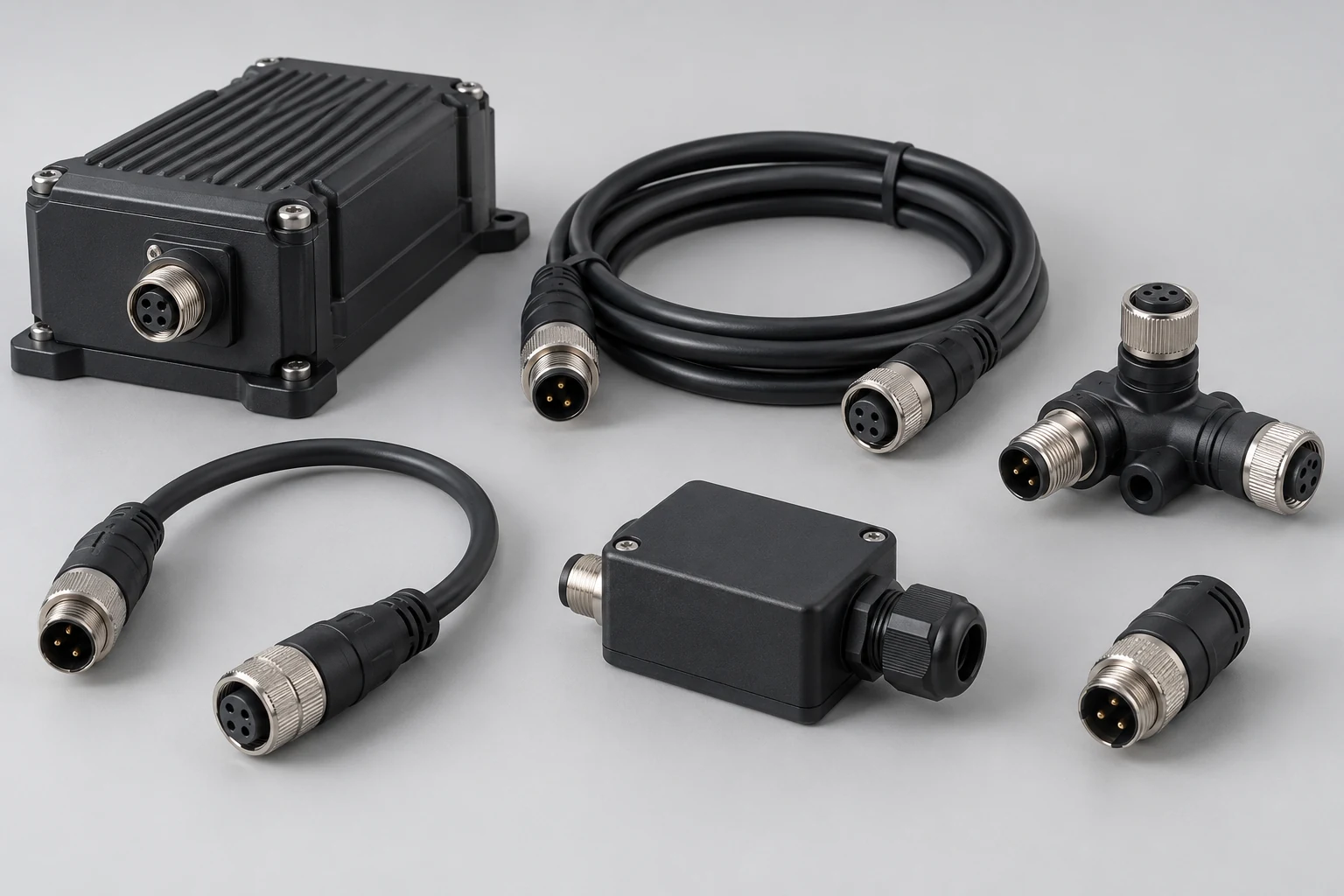

Topologie recommandée
Pebble Plus utilise un câble principal et des jonctions IP68 pour chaîner les capteurs en guirlande. Une jonction en T n’est acceptable que lorsque le tronc continue à travers la jonction et que la branche du capteur reste courte.
Comment lire ceci:
Une jonction en T est acceptable uniquement lorsque le tronc principal continue à travers la jonction et que la branche vers le capteur reste très courte. Si un point se divise en plusieurs longues branches, ce n’est plus un bus en chaîne correctement réalisé.
Contrôleur (Pebble Plus)
RS-485 A/B + alimentation dans le boîtier • TERM (extrémité 1)
Jonction IP68 (droite/en T)
Le tronc continue • dérivation du capteur maintenue courte
Nœud de capteur 1
Principal ou réserve • une ouverture de réservoir par capteur
Nœud de capteur final (dernier)
TERM (extrémité 2) • 120 Ω entre A↔B au dernier nœud uniquement
Comment lire ce schéma:
Une jonction en T est acceptable uniquement lorsque le tronc principal continue à travers la jonction et que la branche vers le capteur reste très courte. Si un point se divise en plusieurs longues branches, ce n’est plus un bus en chaîne correctement réalisé.
Jonctions IP68:
Utilisez des jonctions étanches pour assurer la continuité du tronc. Évitez le câblage en étoile. Maintenez une polarité A/B cohérente à chaque jonction.
Câble:
Le câble Cat5/Cat6 est recommandé pour le RS-485 (paires torsadées). Si vous alimentez des capteurs sur le même trajet, assurez-vous que la section des conducteurs est suffisante pour réduire la chute de tension.
Topologie à faire / à éviter
Cette comparaison visuelle montre la différence entre un tronc RS-485 sain, une courte dérivation en T acceptable et une configuration en étoile susceptible de provoquer des défauts de communication.
Pebble Plus est normalement installé à une extrémité physique du tronc RS485. La terminaison côté contrôleur est intégrée au matériel Pebble Plus. Ajoutez la deuxième terminaison de 120 Ω au nœud final uniquement.
Règle rapide:
Un tronc continu est une bonne pratique. Une courte dérivation depuis un T peut être acceptable. Plusieurs longues branches depuis un même point ne constituent pas un bus RS-485 correct et doivent être traitées comme une topologie en étoile.

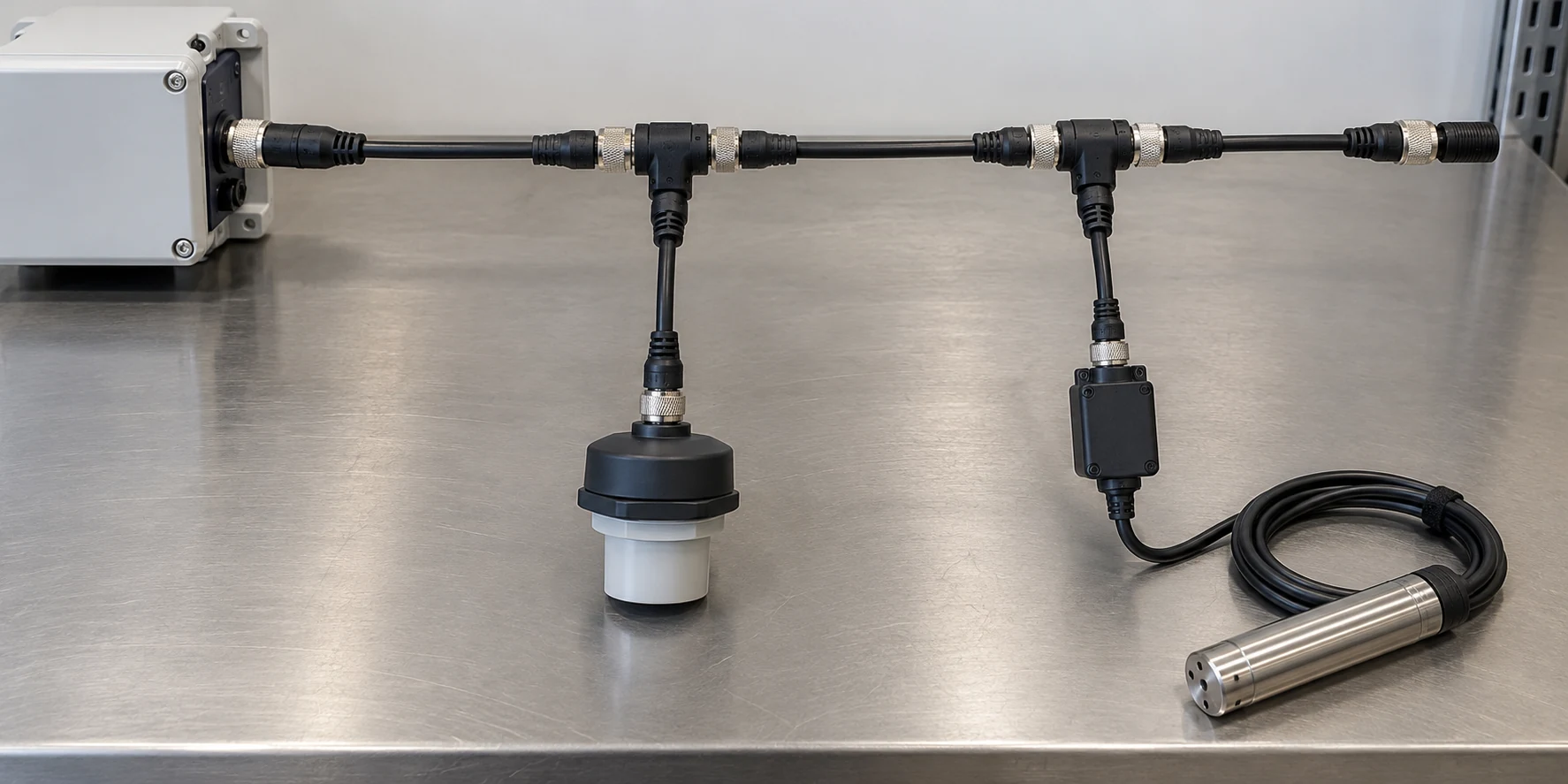

Correct : bus linéaire
Disposition RS-485 recommandée
Contrôleur → nœud → nœud → nœud final. La ligne de communication reste continue d’une extrémité du bus à l’autre.
Acceptable : dérivation courte en T
Uniquement lorsque le tronc continue à travers
Une dérivation en T est acceptable uniquement si le tronc principal continue à travers la jonction et si la dérivation vers le capteur reste très courte.
Mauvais : dérivation en étoile
Éviter plusieurs longues branches
Si un point alimente plusieurs longues branches, la configuration devient une étoile. Cela peut provoquer des réflexions, une synchronisation instable et des défauts de communication intermittents.
Tronc RS-485 principal
Nœud sain sur un bus approprié
Courte dérivation en T acceptable
Disposition problématique / branche en étoile
Important:
Si l’installation nécessite réellement plusieurs longues branches, utilisez un répéteur ou un concentrateur RS-485 approprié afin que chaque branche devienne son propre segment géré plutôt qu’une étoile passive.
Note matérielle Pebble Plus:
Pebble Plus utilise un module d’interface MAX485 standard avec une résistance de terminaison RS485 de 120 Ω montée côté contrôleur. Dans la configuration Pebble Plus normale, cela compte comme une terminaison d’extrémité. Installez une seule résistance supplémentaire de 120 Ω au nœud final du bus.
Appairage Cat5/Cat6 recommandé
Un plan de paires simple réduit le bruit et les erreurs d’installation.
| Paire | Utiliser | Remarques |
|---|---|---|
| Paire 1 | RS-485 A / RS-485 B | Ils doivent être torsadés ensemble ; gardez une polarité cohérente de bout en bout. |
| Paire 2 | +12 V / GND | Torsadez l’alimentation et la masse pour réduire la surface de boucle. Surveillez la chute de tension sur les longues distances. |
| Paire 3 | Réserve / utilisation future | Facultatif : lignes réservées pour de futurs déclencheurs de capteurs ou extensions. |
| Paire 4 | Blindage / drain (le cas échéant) ou conducteurs de réserve | Si le câble est blindé, raccordez le drain/blindage à la terre uniquement côté contrôleur (point unique). |
Conseil:
Étiquetez les deux extrémités du tronc (A/B et +/GND) avant de tirer le câble. La plupart des problèmes de câblage sont des inversions de polarité ou des ruptures de continuité aux jonctions.
Norme terrain:
Pour les installations permanentes, utilisez des embouts sur les fils multibrins, maintenez une référence Terre/commune continue lorsque l’alimentation est partagée, et prévoyez un soulagement de traction à chaque boîtier et jonction.
Terminaison et stabilité
Si les lectures sont instables ou si des nœuds manquent, vérifiez d’abord la terminaison et la topologie.
Où placer la terminaison
Pebble Plus inclut la résistance de terminaison RS485 côté contrôleur comme élément matériel standard. Considérez Pebble Plus comme une extrémité physique du tronc et placez une seule résistance de 120 Ω entre A↔B au nœud final uniquement. N’ajoutez pas d’autre terminaison côté contrôleur, sauf si la terminaison intégrée a été volontairement retirée ou désactivée.
Éviter les longues dérivations
Une longue dérivation agit comme une antenne et provoque des réflexions. Gardez les départs de capteur courts et maintenez le tronc continu.
Note banc d’essai vs terrain:
Un montage d’essai très court sur banc peut sembler fonctionner sans terminaison correcte aux extrémités. Les installations finales doivent tout de même respecter la norme complète du tronc : chaîne en série de bout en bout, dérivations courtes et 120 Ω uniquement aux deux extrémités physiques.
- A/B inversés: Si un nœud lit et que les autres ne lisent pas, une inversion de polarité dans une jonction est fréquente.
- Câblage en étoile: Si un point se divise en plusieurs longues branches, le bus peut subir des réflexions et des défauts de communication intermittents, même si le câblage semble propre et que tous les nœuds sont alimentés.
- Aucune terminaison: Symptômes : relevés instables, pertes de communication, fonctionnement uniquement à courte distance.
- Drain flottant: Un blindage/drain flottant peut injecter du bruit. Reliez-le à une seule extrémité.
- Chute de tension: Les longues lignes d’alimentation avec un petit calibre provoquent des chutes de tension des capteurs. Vérifiez la tension à l’extrémité sous charge.
Liste de vérification en cas d’absence de communication
Utilisez ceci dans l’ordre avant de remplacer le matériel.
1. Vérifier l’alimentation au nœud le plus éloigné
Mesurez la tension d’alimentation au niveau du capteur ou du module distant lorsqu’il est sous tension. Ne supposez pas que la tension au contrôleur est identique à l’extrémité distante.
2. Vérifier la polarité A/B dans chaque jonction
Une seule jonction inversée suffit à faire disparaître un nœud. Confirmez que A reste A et que B reste B de bout en bout.
3. Vérifier la continuité et la pression des connecteurs
Un fil peut sembler correctement inséré et faire pourtant un mauvais contact. Réinsérez les conducteurs, vérifiez les embouts et recherchez des brins partiellement serrés.
4. Confirmer l’emplacement de la terminaison
Terminez uniquement les deux extrémités physiques du tronc. Une terminaison excessive ou insuffisante peut provoquer un comportement instable.
5. Isoler le bus
Déconnectez les branches ou les appareils jusqu’à ce qu’un nœud connu comme fonctionnel réponde. Reconnectez ensuite un segment à la fois pour trouver la panne.
6. Revérifier la topologie
Si la communication revient lorsque le câblage est simplifié, suspectez une topologie en étoile, une longue dérivation, une mauvaise jonction ou une longueur de branche excessive.
Rappel:
Une déconnexion / reconnexion temporaire peut rétablir la communication, mais cela indique généralement un problème de câblage, de contact, de mise à la terre ou de topologie plutôt que de prouver que l’installation d’origine est stable.
Écosystème RS-485 Pebble Plus
Pebble Plus peut lire directement les capteurs RS-485 natifs et peut aussi être étendu au moyen de modules RS-485 pour les capteurs analogiques et la surveillance des interrupteurs en haut de réservoir.
Capteurs RS-485 natifs
Recommandé pour les nouvelles installations. Des capteurs tels que Pebble-A01, Pebble-A02 et Pebble-300 RS485 se connectent directement au bus RS485 Pebble Plus.
Module analogique
Utilisez le module analogique Pebble lorsque le capteur terrain fournit une tension ou un courant, comme 0–10 V ou 4–20 mA. Le module convertit ces lectures en données RS485 pour Pebble Plus.
Module d’interrupteur de dessus de réservoir
Utilisez le module de dessus de réservoir Pebble pour les interrupteurs de couvercle de réservoir, flotteurs, contacts secs ou états d’alarme ouvert/fermé. Un module peut surveiller plusieurs entrées de commutation.
Module analogique Pebble:
Connecte des capteurs compatibles à sortie analogique à Pebble Plus. Utile pour les installations en retrofit, les transmetteurs de pression existants, les environnements de type API/PLC et les capteurs 4–20 mA ou à sortie tension.
Module haut de réservoir Pebble:
Lit les interrupteurs de dessus de réservoir, contacts secs, états de couvercle ouvert, flotteurs et contacts d’alarme sur le bus RS485. Recommandé lorsque l’installation nécessite un suivi d’accès/sécurité ou d’état en plus de la mesure de niveau.
Règle de sélection:
Pour les nouvelles installations de capteurs de niveau, choisissez le RS485 natif lorsqu’il est disponible. Utilisez le module analogique lorsque le capteur ou l’équipement existant du site ne fournit qu’une sortie analogique en tension/courant. Utilisez le module de haut de réservoir lorsque vous avez besoin d’une surveillance d’interrupteur ouvert/fermé plutôt que d’une mesure de niveau.
Notes propres au capteur
Ces sections correspondent aux liens du bouton « Voir les caractéristiques ».

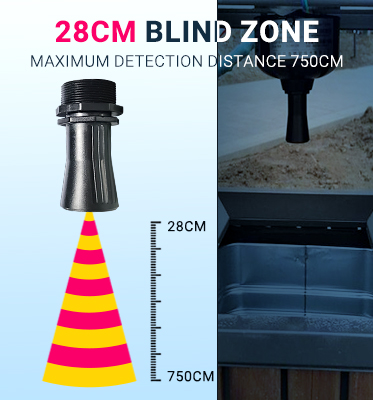

Ultrasonique, option RS-485

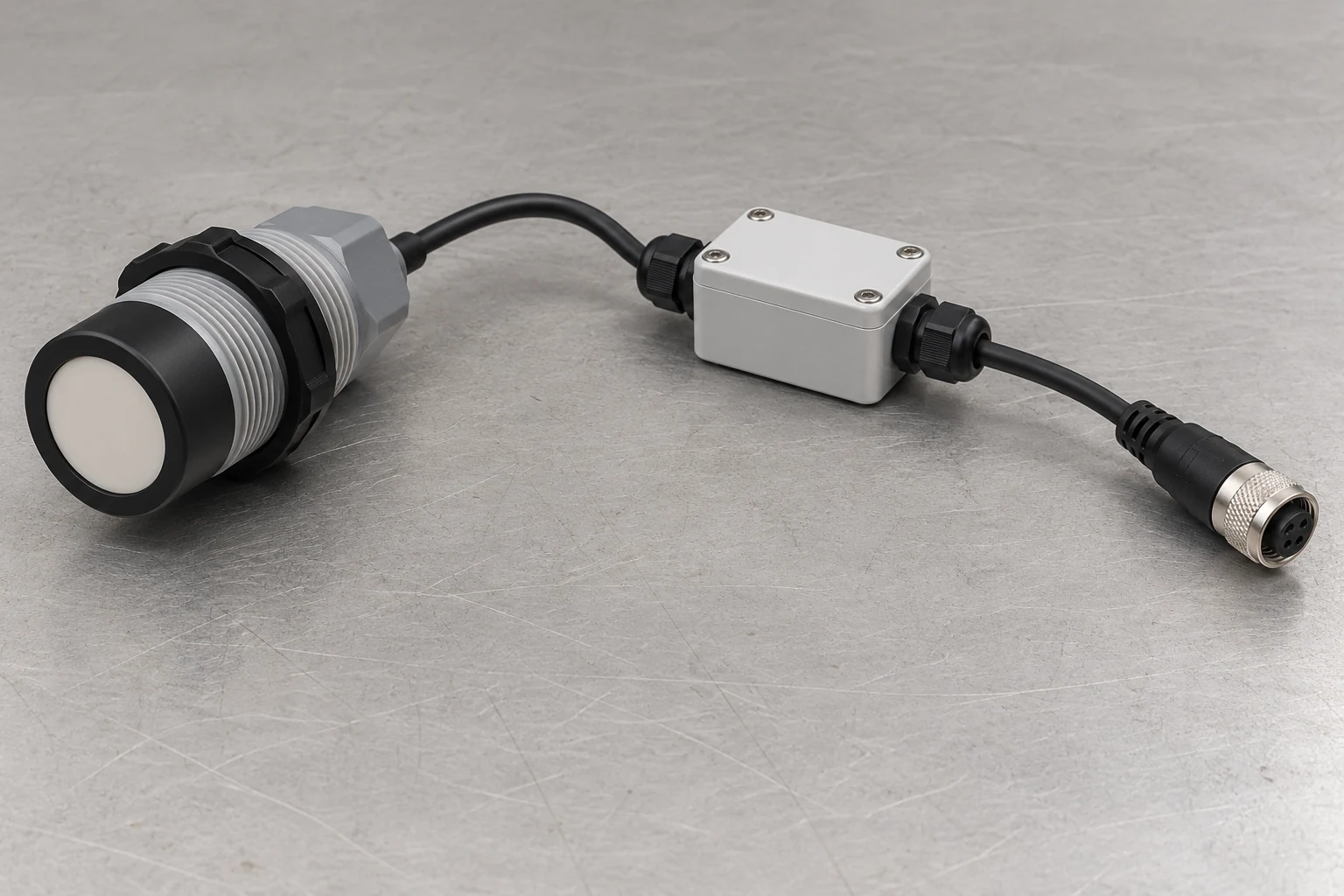

Ultrason monté sur le dessus du réservoir. Confirmez que vous avez acheté la variante à sortie RS-485 pour une utilisation sur bus.
Notes d’installation
Montez à l’ouverture du réservoir. Gardez le bus en chaîne. Si vous utilisez une jonction en T, gardez la dérivation vers le capteur courte. Ne terminez qu’au dernier nœud.
Ce qu’il faut vérifier
Type de sortie (RS-485), tension d’alimentation et cohérence de la polarité A/B à chaque jonction.

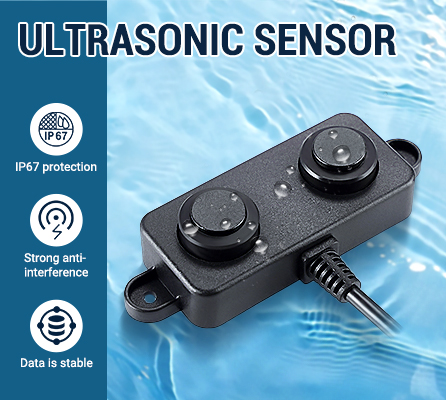

Ultrasonique, zone aveugle de 3 cm
Sorties selon la variante. Confirmez que vous avez reçu la version RS-485 si vous déployez sur le bus Pebble Plus.
Notes d’installation
Respectez la zone morte près de la face du transducteur. Si vous utilisez la variante RS-485, suivez les mêmes règles de bus : paire A/B torsadée et terminaison uniquement aux extrémités.
Ce qu’il faut vérifier
Type de sortie de la variante, tension d’alimentation et alimentation stable à l’extrémité distante sous charge (éviter les baisses de tension).
Hydrostatique / submersible, option RS-485

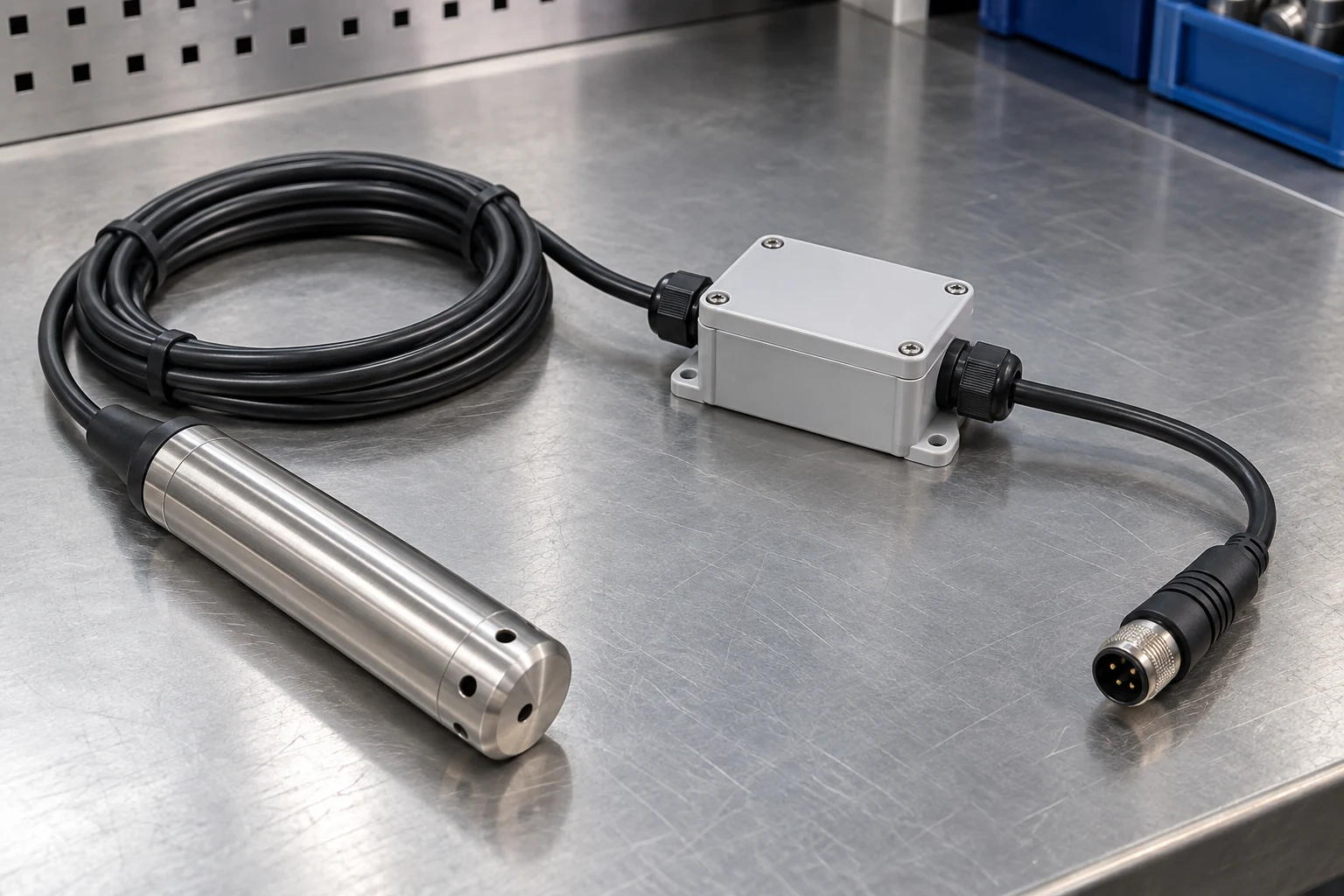

Famille de transmetteurs submersibles. Confirmez la variante RS-485/Modbus (beaucoup sont aussi vendus en 4–20 mA).
Notes d’installation
Il ne s’agit pas d’un ultrason monté sur le dessus du réservoir. Il s’installe dans le réservoir. Confirmez le type de sortie et les exigences d’alimentation avant le câblage au bus RS-485.
Ce qu’il faut vérifier
Type de sortie (RS-485 ou analogique), adressage du bus (le cas échéant) et serre-câble étanche aux points d’entrée.
